Задвижки стальные литые клиновые PN 6,3 МПа - 30нж76нж
Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.
Показатели назначения 30нж76нж
- Рабочая среда:
Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие - Температура рабочей среды:от −60°С до +565°
- Условия эксплуатации: УХЛ1
- Минимальная температура окружающего воздуха: −60°С
Материальное исполнение 30нж76нж
- Корпус: 12Х18Н9ТЛ
- Крышка: 12Х18Н9ТЛ
- Клин (диски): 12Х18Н9ТЛ
- Шпиндель: 08Х18Н10
- Гайка шпинделя: латунь ЛС59—1
- Гайка: 08Х18Н10
- Шпилька, болт: 08Х18Н10
- Болт откидной: 08Х18Н10
- Прокладка: спирально-навитая
- Набивка сальника: ТРГ
 |
 |

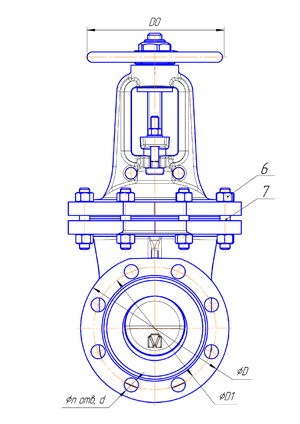

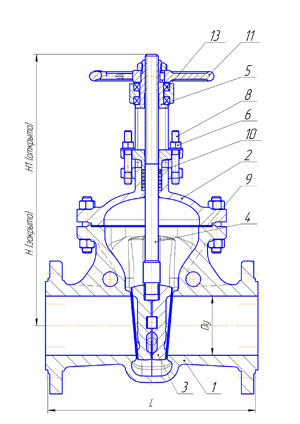

Габаритные размеры 30нж76нж
| Диаметр, мм | L, мм | D, мм | D1, мм | n | d, мм | H, мм | H1, мм | DO | DOпр. | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 270 | 175 | 135 | 4 | 22 | 443 | 513 | 250 | — | 31,6 |
| 80 | 321 | 210 | 170 | 8 | 22 | 539 | 639 | 300 | — | 49 |
| 100 | 359 | 250 | 200 | 8 | 26 | 625 | 745 | 350 | — | 74,5 |
| 150 | 447 | 340 | 280 | 8 | 33 | 999 | 1169 | 400 | — | 140 |
| 200 | 536 | 405 | 345 | 12 | 33 | 1020 | 1240 | 450 | — | 245 |
| 250 | 625 | 470 | 400 | 12 | 39 | 1218 | 1488 | 500 | — | 376 |
| 300 | 714 | 530 | 460 | 16 | 39 | 1356 | 1676 | 600 | — | 490 |
