Задвижки стальные литые клиновые PN 1,6 МПа - 30нж41нж

Стальные клиновые задвижки предназначены для установки на трубопроводах в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 35Л, 20ГЛ, 12Х18Н9ТЛ, с фланцевым присоединением и под приварку, с ручным управлением (с маховиком, механическим редуктором) или исполнением под электропривод. Класс герметичности «А» по ГОСТ 9544-2005. Срок службы не менее 10 лет. Гарантия 24 месяца.

Показатели назначения 30нж41нж

Рабочая среда:
Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Температура рабочей среды:от −60°С до +565°
Условия эксплуатации: УХЛ1
Минимальная температура окружающего воздуха: −60°С

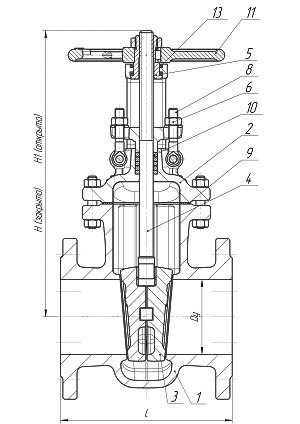

Материальное исполнение 30нж41нж

1. Корпус: 12Х18Н9ТЛ
2. Крышка: 12Х18Н9ТЛ
3. Клин (диски): 12Х18Н9ТЛ
4. Шпиндель: 12Х18Н9Т
5. Гайка шпинделя: латунь ЛС59—1
6. Гайка: 12Х18Н9Т
7. Шпилька, болт: 45Х14Н14В2М
8. Болт откидной: 45Х14Н14В2М
9. . Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
10. Набивка сальника: ТРГ
11. Маховик: сталь 25Л
14. Наплавка на кольце в корпусе: 04Х19Н9С2

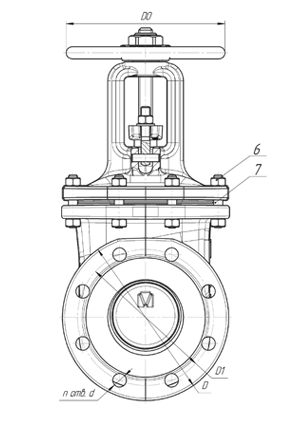

Габаритные размеры 30нж41нж

Диаметр, мм	L, мм	D, мм	D₁, мм	n	d, мм	H, мм	H₁, мм	D_O	D_Oпр.	Масса, кг
50	180	160	125	4	18	291	349	160	—	17
80	210	195	160	4	18	336	419	160	—	29
100	230	215	180	8	18	385	485	210	—	39
125	255	245	210	8	18	470	600	210	—	61
150	280	280	240	8	22	558	709	320	—	83
200	330	335	295	12	22	685	892	320	—	124
250	450	405	355	12	26	854	1110	400	—	242
300	500	460	410	12	26	1000	1307	460	—	315
350	550	520	470	16	26	1220	1570	460	—	465
400	600	580	525	16	30	1440	1850	502	—	640
