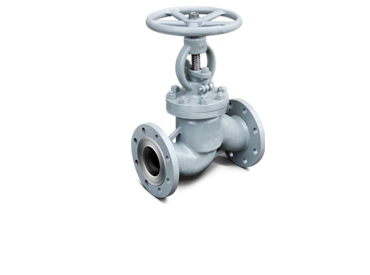

Клапан запорный PN 2,5 МПа - 15лс18нж
Клапаны запорные предназначены для использования в качестве запорного устройства в технологических трубопроводах по транспортированию воды, пара, масел, нефти, неагрессивных нефтепродуктов, природного газа, неагрессивных и слабоагрессивных жидких и газообразных сред, по отношению к которым материалы, применяемые в клапанах, коррозионностойкие.
Показатели назначения 15лс18нж
- Рабочая среда:
Вода, пар, масло, нефть, природный газ, неагрессивные нефтепродукты, неагрессивные и слабоагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в клапанах коррозионностойкие - Температура рабочей среды: от -60 до +425°С
- Условия эксплуатации: ХЛ1
- Направление подачи рабочей среды: одностороннее по маркировке на корпусе.
Материальное исполнение 15лс18нж
- 1. Корпус и крышка: сталь 20ГЛ
- 2. Диск: сталь 20ГЛ с наплавкой из коррозионостойкого материала, сталь 08Х18Н10
- 3. Седло 20ГЛ+08Х18Н10
- 4. Гайка диска: 35ХМ
- 5. Шпиндель: 08Х18Н10
- 6. Болт: 35ХМ
- 7. Гайка диска: 35ХМ
- 8. Прокладка: 08Х18Н10+графит
- 9. Крышка: 20ГЛ
- 10. Уплотнитель: графит
- 11. Палец: 20Х13
- 12. Сальник: 20Х13
- 13. Крышка сальника: 20ГЛ
- 14. Болт: 35ХМ
- 15. Гайка: 35ХМ
- 16. Гайка шпинделя: латунь ЛС-59
- 17. Маховик/Редуктор: 20ГЛ/ -
- 18. Кольцо: Ст3кп
- 19. Гайка: сталь45
Габаритные размеры 15лс18нж
DN, мм | L, мм | D0, мм | D, мм | D1, мм | D2, мм | H, мм | Масса, кг |
---|---|---|---|---|---|---|---|
15 | 130 | 120 | 95 | 65 | 47 | 235 | 5 |
20 | 150 | 140 | 105 | 75 | 58 | 275 | 6 |
25 | 160 | 160 | 115 | 85 | 68 | 285 | 7 |
32 | 180 | 180 | 135 | 100 | 78 | 300 | 11 |
40 | 200 | 200 | 145 | 110 | 88 | 355 | 17 |
50 | 230 | 240 | 160 | 125 | 102 | 360 | 20 |
65 | 290 | 280 | 180 | 145 | 122 | 360 | 27 |
80 | 310 | 280 | 195 | 160 | 133 | 370 | 37 |
100 | 350 | 320 | 230 | 190 | 158 | 370 | 49 |
125 | 400 | 400 | 270 | 220 | 184 | 460 | 68 |
150 | 480 | 400 | 300 | 250 | 212 | 510 | 90 |
200 | 600 | 400 | 360 | 310 | 278 | 610 | 140 |
250 | 730 | 400 | 425 | 370 | 335 | 680 | 245 |
300 | 850 | 420 | 485 | 430 | 390 | 720 | 370 |
