Задвижки чугунные - 30ч930бр

Назначение задвижки 30ч930бр

По желанию заказчика возможна комплектация изделий электроприводами.Задвижка 30ч930бр предназначена для трубопроводов, транспортирующих воду или пар при температуре до 120 ^оС. Задвижка 30ч930бр имеет обвод (см. габаритный чертеж), управляемый ручной задвижкой, предназначенной для уменьшения перепада давлений на затворе задвижки при открытии. Таким путём снижаются усилия, необходимые для открытия задвижки. Клин может иметь жесткую или упругую конструкцию, допускающую некоторую упругую угловую деформацию клина. В задвижке 30ч930бр уплотнение запорного органа обеспечивается латунными уплотнительными кольцами в корпусе и клине.

Основные технические данные задвижки 30ч930бр

Заводское обозначение: задвижка ПТ 12002.

Тип: задвижка клиновая с не выдвижным шпинделем.

Условный диаметр: 500-1600 мм.

Условное давление: 1,0 МПа (10 кг/см²).

Пробное давление: 1,5 МПа (15 кг/см²).

Рабочая среда: вода, пар.

Температура рабочей среды: 120 ^оС.

Материал основных деталей: корпус, крышка и клин изготовлены из чугуна.

Тип присоединения: фланцевый с ответными фланцами по  ГОСТ 20815-01.

Управление задвижкой: от электропривода.

Климатическое исполнение: по гост 15150-69 «У».

Температура окружающей среды: от минус 40 до плюс 40 °С.

Направление рабочей среды: любое.

Размещение на трубопроводе: любое в верхней полусфере относительно горизонтальной плоскости (в том числе в горизонтальном положении), рекомендуемое положение - вертикальное, приводом вверх. При установке задвижек 30ч930бр в наклонном положении (угол наклона от вертикальной оси свыше 15°), для того чтобы исключить воздействие на трубопровод изгибающего момента из-за смещения центра тяжести изделия, рекомендуется установка опор (подпорок) под бугельный узел задвижек.

Задвижка 30ч930бр может поставляться в комплекте с ответными деталями (фланцы, прокладки, крепежные детали).

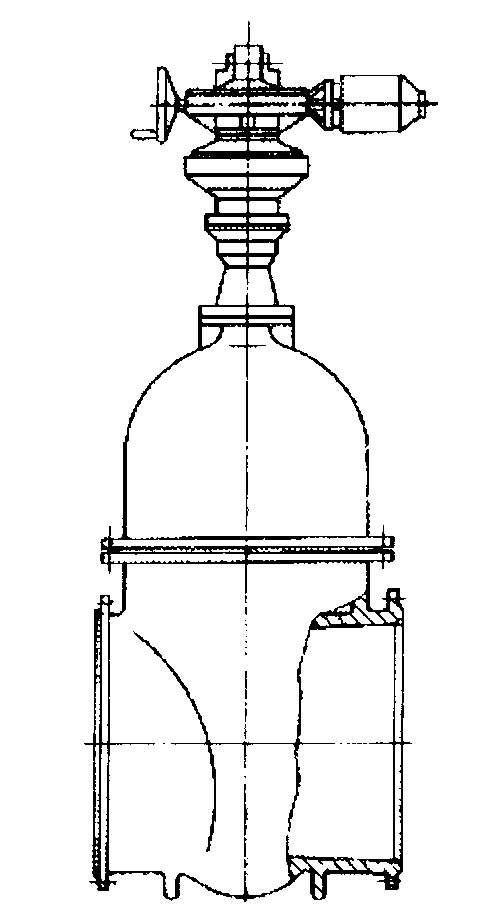

Габаритные и присоединительные размеры задвижек 30ч930бр
